ANALOG DİJİTAL DÖNÜŞTÜRÜCÜ
1)Analog Sinyal:Yönü ve şiddeti zamanla değişen sinyallere denir.Genellikle sensörlerden alınan sinyaller buna örnektir. Analog Sinyallere kısaca sürekli (continuous) sinyaller denir. Yani sinyal zaman ya da uzay gibi sürekli bir değişkenin fonksiyonudur ve genellikle sürekli bir aralıkta değerler alır. Mühendislikte karşılaşılan birçok sinyal analogtur.
Şekil 1: Analog Sinyal
2)Dijital Sinyal:Sayısal sinyallere kısaca ayrık zamanlı sinyaller denir. Analog sinyalden farklı olarak, bir değerler dizisi mevcuttur ve bu belli aralıklarla sürekli olmayacak şekilde yazılmasıdır.Bu sinyalde iki değer vardır.Bu iki değer 1 ve 0 dır.Bu iki değer farklı şekillerde adlandırılabilir.Açık ve kapalı,doğru ve yanlış,yüksek ve düşük gibi.

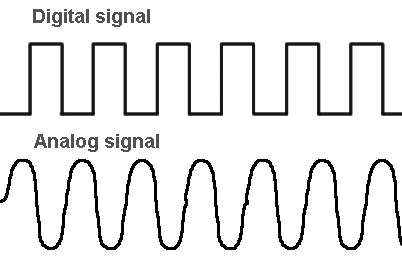

Şekil 1: Dijital Sinyal
3)ADC(Analog Digital Convertor):Sensörlerden gelen sinyaller genellikle analog sinyaldir. Ancak mikrodenetleyicilerimiz dijital sinyallerden anlarlar. Bunun için analog sinyali, dijital sinyale dönüştürmemiz gerekir.Aşağıda ayrıntılı bir şekilde örneklenmiştir.
Formül:
Çıkış sinyali=sensörden gelen değer*((Vref+)-(Vref-))/2^çözünürlük)
Örnek 1: Vref(-)=0V,
Vref(+)=5V,
ve çözünürlüğü 8 bit olan ADC entegresinin çıkış değerinin formülü ne olur?
Çözüm:
Çıkış sinyali=sensörden gelen değer*((5-0)/2^8)
Çıkış sinyali=sensörden gelen değer*(5/256)
Çıkış sinyali=sensörden gelen değer*(0,019531)
Örnek 2: Vref(-)=0V,
Vref(+)=5V,
ve çözünürlüğü 10 bit olan ADC entegresinin çıkış değerinin formülü ne olur?
Çözüm:
Çıkış sinyali=sensörden gelen değer*((5-0)/2^10)
Çıkış sinyali=sensörden gelen değer*(5/1024)
Çıkış sinyali=sensörden gelen değer*(0,48828125)
Şekil 3: ADC
